LYV®, професійний виробник промислової арматури, представив свою

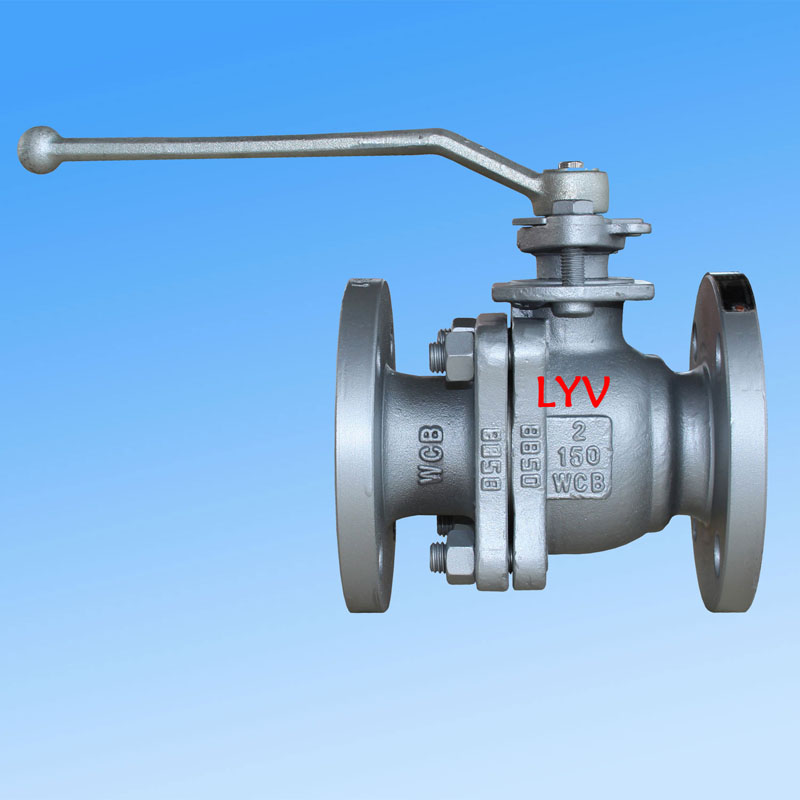

2-компонентний плаваючий кульовий кран, один із найпоширеніших типів клапанів у промислових системах трубопроводів. Компанія експортує арматуру на ринки Північної Америки, Південно-Східної Азії, Росії та Близького Сходу. Завдяки обладнанню для обробки з ЧПУ та кваліфікованим персоналом LYV® має річну виробничу потужність, що перевищує 50 000 клапанів, що відповідає як стандартним, так і індивідуальним вимогам.
Проектування та будівництво
2-компонентний плаваючий кульовий кран має конструкцію з роздільним корпусом і конструкцією з плаваючою кулькою. Він сконструйований відповідно доISO 17292, API 608 і API 6Dстандарти. Клапан доступний у повнопрохідній (FB) або зменшеній (RB) конфігурації з конструкцією корпусу кінцевого входу. Варіанти капота включають болтовий капот або подовжений капот, а типи сидінь пропонуються у варіантах з м’яким сидінням або з жорстким металевим ущільненням. Напрямок потоку може бути однонаправленим або двонаправленим, що забезпечує гнучкість для різних вимог процесу.
Розмір і діапазон тиску
| Клас тиску |
Діапазон розмірів (NPS) |
Діапазон розмірів (DN) |
| ANSI клас 150LB |
1/2" – 10" |
DN15 – DN250 |
| ANSI клас 300LB |
1/2" – 8" |
DN15 – DN200 |
| ANSI клас 600LB |
1/2" – 4" |
DN15 – DN100 |
Примітка:Для номінальних значень PN клапан охоплює PN0,6, PN1,6, PN2,0, PN2,5 до DN250; PN4.0 і PN5.0 до DN200; PN6.3 і PN10.0 до DN100.
Стандарти проектування та тестування
| Стандартна категорія |
Еталонний стандарт |
|
Стандарт дизайну
|
BS EN ISO 17292 (BS 5351) / ASME B16.34 / API 6D |
|
Перевірка та тестування
|
API 598 / API 6D |
|
Тестування пожежної безпеки
|
API 607 / API 6FA |
|
Довжина від фланця до фланця
|
ANSI B16.10 – короткий шаблон / довгий шаблон |
|
Кінцеві з'єднання
|
Фланець (ANSI B16.5), зварювання встик, зварювання в муфту |
Ключові характеристики
-
Вогнебезпечний дизайн– відповідає API 607 / API 6FA
-
Антистатичний дизайн– розсіює статичний заряд для безпечної роботи
-
Винос, стійкий до вибуху– запобігає викиду штока під тиском
-
Сервіс Середній– природний газ, нафта, вода, кисень та інші промислові рідини
-
Кисле обслуговування– відповідає ISO 15156 / NACE MR0175
-
Робота клапана– ручний важіль, черв’ячна передача, пневмопривод, електропривід
Конструкційні матеріали (BOM)
Корпус і капот
| Клас матеріалу |
опис |
| ASTM A216 GR. WCB / A105N |
Вуглецева сталь |
| ASTM A352 LCB / LCC / A350 LF2 |
Низькотемпературна вуглецева сталь |
| ASTM A351 GR. CF8 / CF8M |
SS 304 / SS 316 (нержавіюча сталь) |
| ASTM A351 GR. CF3 / CF3M |
SS 304L / SS 316L (нержавіюча сталь) |
| ASTM A351 гр. CF8C |
Нержавіюча сталь |
| ASTM A890 4A / 5A / 6A |
Дуплекс з нержавіючої сталі |
Твердий м'яч
| Клас матеріалу |
опис |
| A105N + ENP / A105N + TCC |
Вуглецева сталь з неелектричним нікелюванням / покриттям з карбіду вольфраму |
| ASTM A182 F304 / F316 |
SS 304 / SS 316 |
| ASTM A182 F304L / F316L |
SS 304L / SS 316L |
| ASTM A182 F347 |
Нержавіюча сталь |
| ASTM A182 F51 / F53 / F55 |
Дуплекс/супердуплекс з нержавіючої сталі |
Примітка для жорсткого металевого сидіння:Обробка поверхні кулі включає ENP, HCR, WC та зварювання Ni60 / Ni55.
Стебло
| Клас матеріалу |
опис |
| ASTM A182 F6a |
Мартенситна нержавіюча сталь |
| ASTM A182 F304 / F316 / F304L / F316L |
Нержавіюча сталь |
| 17‑4 PH |
Нержавіюча сталь, що твердіє атмосферним опадом |
| ASTM A182 F51 / F53 / F55 |
Дуплекс/супердуплекс з нержавіючої сталі |
Сидіння, ущільнювачі кузова та сальники
| матеріал |
застосування |
| PTFE Virgin |
Ущільнення сидіння/кузова/ущільнення сальника |
| 25% склонаповнений PTFE (GFT) |
Ущільнення сидіння/кузова/ущільнення сальника |
| PTFE з вуглецевим наповненням (CFT) |
Ущільнення сидіння/кузова/ущільнення сальника |
| PEEK / Delrin |
Ущільнення сидіння/кузова |
| Grafoil (графітове кільце) |
Ущільнення сидіння/кузова/ущільнення сальника |
Застосування та обслуговування
2-компонентний плаваючий кульовий кран підходить для широкого спектру промислових застосувань, включаючи нафтогазову, нафтохімічну промисловість, виробництво електроенергії, очищення води та трубопроводи. Він доступний із фланцевим, стиковим зварюванням або зварюванням у розетку, і може працювати вручну або за допомогою автоматичних приводів. LYV® забезпечує повну післяпродажну підтримку та своєчасну доставку за підтримки досвідчених інженерних і виробничих команд.
Примітка:Щоб отримати спеціальні комбінації матеріалів, номінальний тиск або конфігурацію приводу, будь ласка, зв’яжіться безпосередньо з LYV® і надайте специфікації вашого проекту.
