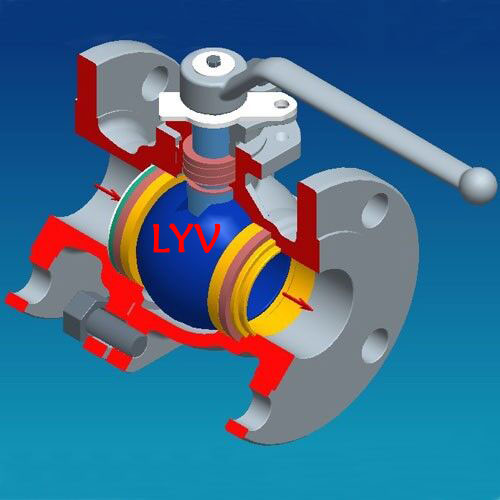

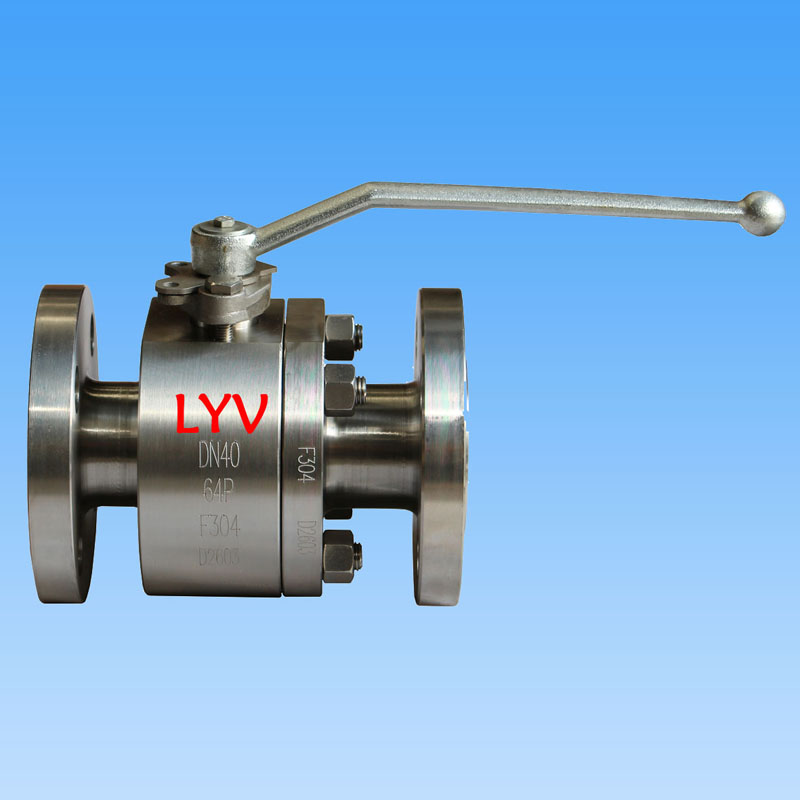

2-компонентний кульовий кран з нержавіючої сталі

LYV® є професійним виробником промислової арматури, яка експортує різні клапани в усьому світі з характерним дизайном, практичними характеристиками та конкурентоспроможною ціною; для отримання додаткової інформації про двокомпонентні кульові крани з нержавіючої сталі, будь ласка, зв’яжіться з нами.

2-компонентний кульовий кран з нержавіючої сталі розроблено відповідно до стандартів ISO 17292, API 608 і API 6D, з литої та кованої нержавіючої сталі, наприклад SS304, SS316, SS304L, SS316L.

Міжнародний стандарт проектування та тестування:

Стандарт проектування: BS EN ISO 17292 (BS 5351) / ASME B 16.34 / API 6D

Стандарт перевірки та тестування: API 598/ API 6D

Стандарт тестування пожежної безпеки: API 607/API 6FA

Довжина від фланця до фланця: ANSI B 16.10 - Короткий шаблон/ Довгий шаблон

Кінцеве з'єднання: фланцевий кінець відповідно до ANSI B 16.5, кінці під зварювання встик, кінці під зварювання.

Розмір виробника та діапазон тиску:

Матеріал лиття: Кований матеріал:

NPS 1/2â до 18â (для ANSI Class 150LB) NPS 1/2â to 4â (для ANSI Class 150LB)

NPS 1/2â до 18â (для ANSI Class 300LB) NPS 1/2â to 3â (для ANSI Class 300LB)

NPS 1/2â до 12â (для ANSI Class 600LB) NPS 1/2â to 2â (для ANSI Class 600LB)

NPS 1/2â до 12â (для ANSI Class 900LB) NPS 1/2â to 2â (для ANSI Class 900LB)

Або

Матеріал лиття:

DN15 до DN450 (для PN0,6 МПа, 1,6 МПа, PN2,0 МПа, PN2,5 МПа)

DN15 до DN300 (для PN4,0Mpa, PN5,0Mpa)

DN15 до DN300 (для PN6,3Mpa, PN10,0Mpa)

Кований матеріал:

DN15 до DN100 (для PN0,6 МПа, 1,6 МПа, PN2,0 МПа, PN2,5 МПа)

DN15 до DN80 (для PN4,0Mpa, PN5,0Mpa)

DN15 до DN50 (для PN6,3Mpa, PN10,0Mpa)

Діаметр труби: повний отвір (FB)/ зменшений отвір (RB)

Будівельний корпус: кінцевий вхід

Капот/тип кришки: кришка на болтах/подовжений капот

Тип сидіння: м'який тип/металевий тип Hardseal

Напрямлений потік: однонаправлений/двонаправлений

Сервісне середовище: природний газ, нафта, вода, газ Oxygon тощо

Сервіс: SOUR, ISO 15156/ NACE MR0175

Характеристика: дизайн пожежної безпеки

Антистатичний дизайн

Винос стійкий до вибуху

Робота клапана: ручний важіль/черв'ячна передача/керований приводом/ пневматичний привід/електричний привід

MOC (Bill of Materials â BOM):

Корпус і капот: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (нержавіюча сталь)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (нержавіюча сталь)

: ASTM A182 F304 / F316 / F304L / F316L (нержавіюча сталь)

Суцільна куля: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

Примітка: Harseal Metal Тип сидіння Обробка поверхні кулі: ENP, HCR, WC, зварювання Ni60/Ni55

Шток: ASTM A182 F304 / F316 / F304L / F316L / 17-4 PH

Ущільнення кулі та корпусу: PTFE первинний / 25% Glass Fillled PTFE â GFT / Carbon Filled PTFE â CFT

: PEEK / Delrin / Grafoil â Графітове кільце

: ASTM A 182 F304 / F316 / F304L / F316L (SS 304L / SS 316L)

Сальникове ущільнення: PTFE первинний / 25% склонаповнений PTFE â GFT / вуглецевий PTFE â CFT

: Grafoil â Graphite Ring
