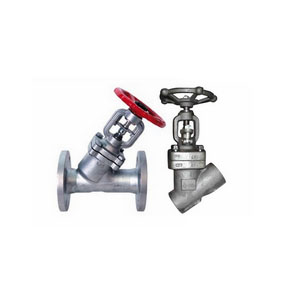

Прохідний клапан типу Y

LYV® Запірний клапан Y-типу Вступ

Ви можете бути впевнені, купуючи налаштований прохідний клапан Y-образного типу від LYV®. Ми з нетерпінням чекаємо на співпрацю з вами, якщо ви хочете знати більше, ви можете проконсультуватися з нами зараз, ми відповімо вам вчасно! Запірний клапан Y-типу, кована сталь (розеткове зварювання, самоущільнення) Запірний клапан Y-типу підходить для номінального тиску 150LB-2500LB, робочої температури -29 ~ 550°C для нафтової, хімічної промисловості, фармацевтики, хімічних добрив, електроенергетики та інші умови трубопроводу вище, відрізати або підключити середовище. Застосовне середовище: вода, масло, пара, кислотне середовище тощо. Режим роботи: ручний, пневматичний, електричний

LYV® Параметр прохідного клапана типу Y (специфікація)

Корпус клапана WCB WC1 WC6 WC9

Кришка клапана 25 15CrMoA 12Cr1MoVA 12Cr1MoVA

Підтримка WCB WCB WCB WCB

WC1 WC6 WC9

Диск 25 15CrMoA 12Cr1MoVA 12Cr1MoVA

Шток клапана 25Cr2MoV 25Cr2MoV 20Cr1Mo1V1A 20Cr1Mo1V1A

Сидіння 25 15Cr1MoA 12Cr1MoVA 12Cr1MoVA

Ущільнювальне кільце армоване гнучким графітом

Гнучкий графіт, армований наповнювачем

Гайка штока клапана ZCuA110Fe3

LYV® Технічні вимоги до Y-образного прохідного клапана

1. Розробка та виготовлення клапана відповідно до API 623-2013, JIS E101 та NB/T 47044-2014;

2, випробування клапанів відповідно до API 598-2009 тощо;

3. Структурна довжина має відповідати ASME B16.10-2009, JIS E101 і NB/T 47044-2014 тощо, або відповідно до стандартної довжини підприємства чи розміру, наданого користувачем;

4, зварювальний паз відповідно до ASEM B16.25-2012, GB/T 12224-2005, JB/T 3595-2002, NB/T 47044-2014 і стандарту керування енергетичною галуззю 78DG правил або користувачів, щоб надати розмір;

5, рейтинг тиску та температури відповідно до ASME B16.34-2013 та інших правил

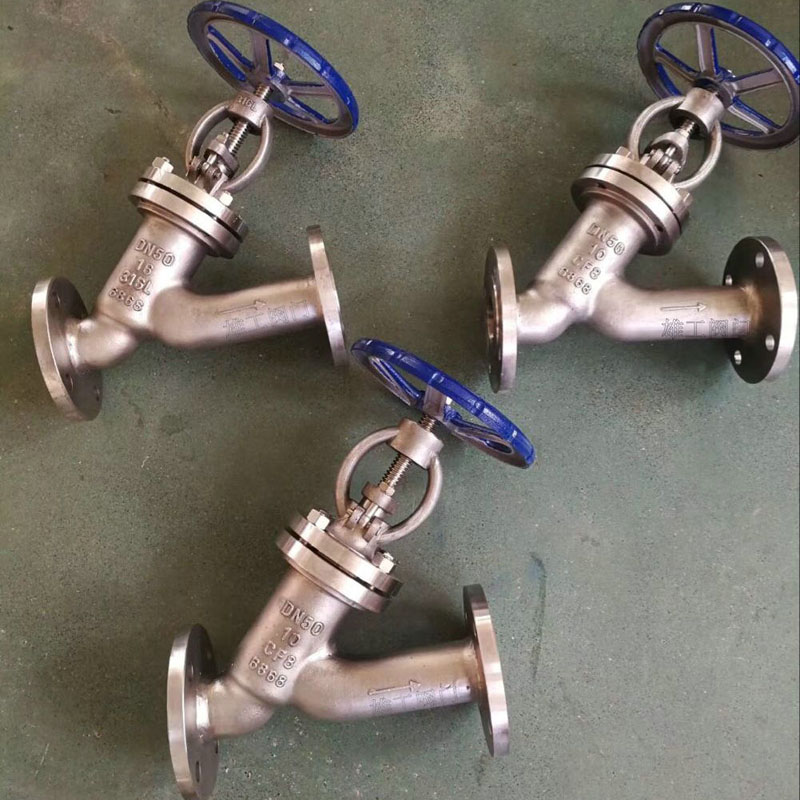

Деталі запірного клапана типу Y LYV
