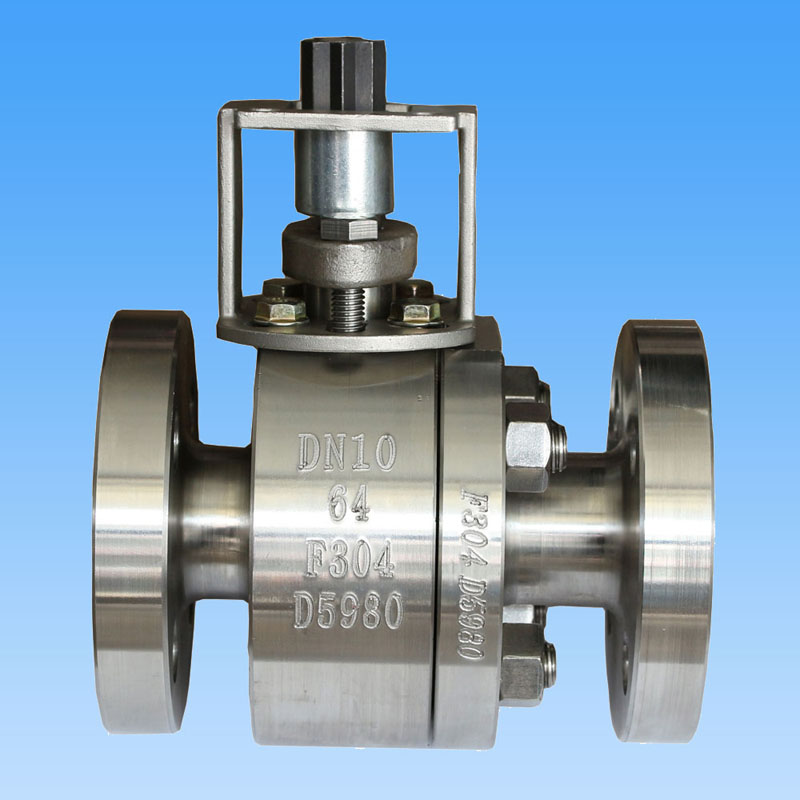

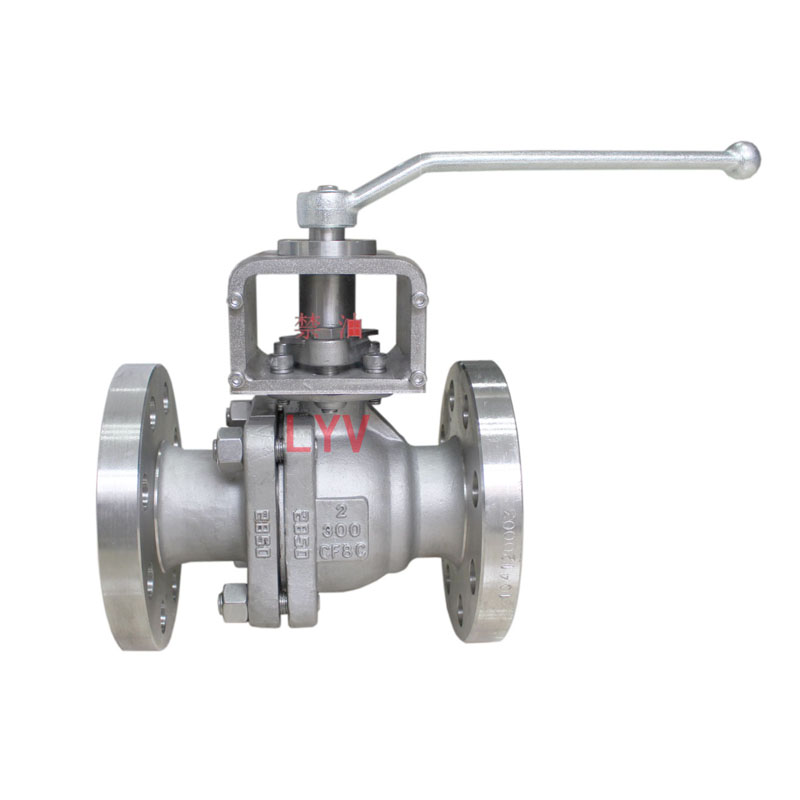

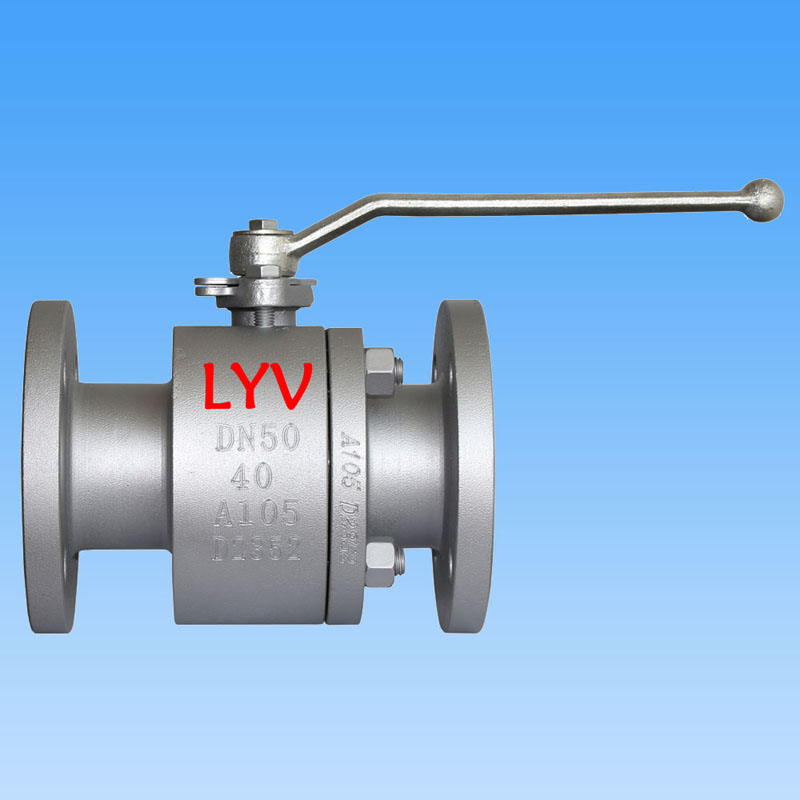

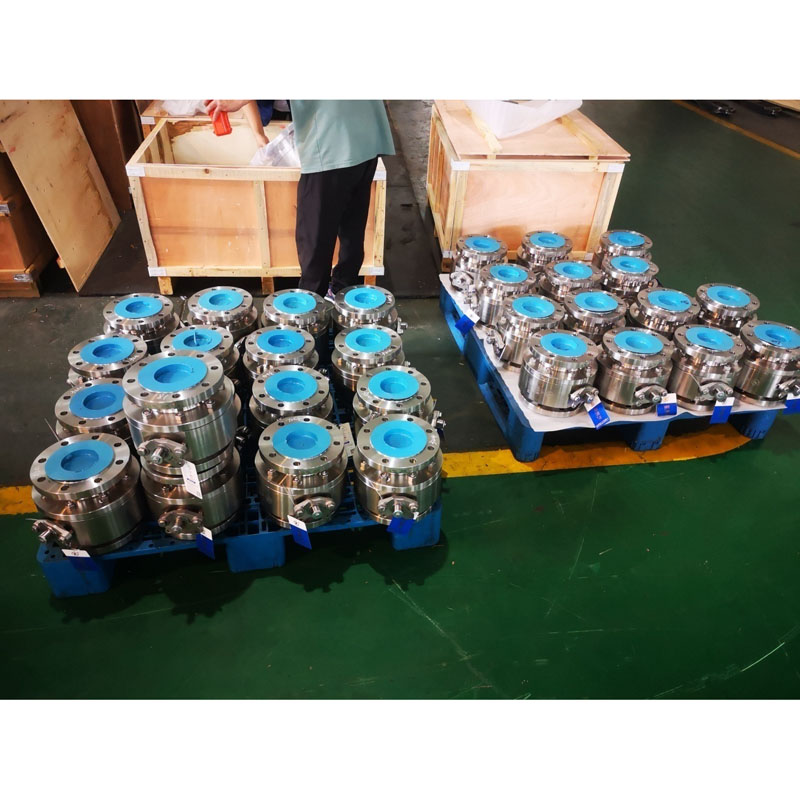

Повнопрохідний плаваючий кульовий кран

LYV® повнопрохідний плаваючий кульовий кран використовується для відрізання або з’єднання середовища в трубопроводі, який має такі функції, як: забезпечення ущільнення клапана, низький коефіцієнт тертя, малий робочий крутний момент, різноманітність матеріалів сідла, широкий діапазон адаптації, відкритий /закрити правильним перемикачем. У той же час плаваючий кульовий кран може утворювати металевий контакт з корпусом клапана після пожежі, щоб забезпечити ущільнення штока.

Міжнародний стандарт проектування та тестування:

Стандарт проектування: BS EN ISO 17292 (BS 5351) / ASME B 16.34 / API 6D

Стандарт перевірки та тестування: API 598/ API 6D

Стандарт тестування пожежної безпеки: API 607/API 6FA

Довжина від фланця до фланця: ANSI B 16.10 - Короткий шаблон/ Довгий шаблон

Кінцеве з'єднання: фланцевий кінець відповідно до ANSI B 16.5, кінці під зварювання встик, кінці під зварювання.

Розмір виробника та діапазон тиску:

NPS від 1/2 до 10 дюймів (для класу ANSI 150LB)

NPS 1/2â до 8* (для класу ANSI 300LB)

NPS від 1/2 до 4 дюймів (для класу ANSI 600LB)

або

DN15 до DN250 (для PN0,6 МПа, 1,6 МПа, PN2,0 МПа, PN2,5 МПа)

DN15 до DN200 (для PN4,0 МПа, PN5,0 МПа)

DN15 до DN100 (для PN6,3Mpa, PN10,0Mpa)

Діаметр труби: повний отвір (FB)

Корпус конструкції: кінцевий вхід, 2 шт./3 шт

Капот/тип кришки: кришка на болтах/подовжений капот

Тип сидіння: м'який тип/металевий тип Hardseal

Напрямлений потік: однонаправлений/двонаправлений

Сервісне середовище: природний газ, нафта, вода, газ Oxygon тощо

Сервіс: SOUR, ISO 15156/ NACE MR0175

Характеристика: дизайн пожежної безпеки

Антистатичний дизайн

Винос стійкий до вибуху

Встановлений IPAD ISO 5211

Робота клапана: ручний важіль/черв'ячна передача/керований приводом/ пневматичний привід/електричний привід

MOC (Bill of Materials â BOM):

Корпус і капот: ASTM A 216 GR. WCB /ASTM A105N (вуглецева сталь)

: ASTM A352 LCB / LCC /ASTM A350 LF2 (низькотемпературна вуглецева сталь)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (нержавіюча сталь)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (нержавіюча сталь)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A / 6A (дуплексна нержавіюча сталь)

Суцільна куля: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/F53/F55

Примітка: Harseal Metal Тип сидіння Обробка поверхні кулі: ENP, HCR, WC, зварювання Ni60/Ni55

Шток: ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

Сідло кулі та ущільнення корпусу: PTFE Virgin / 25% Glass Fillled PTFE â GFT / Carbon Filled PTFE â CFT

: PEEK / Delrin / Grafoil â Графітове кільце

Сальникове ущільнення: PTFE первинний / 25% склонаповнений PTFE â GFT / вуглецевий PTFE â CFT

: Grafoil â Graphite Ring

Що таке кульовий кран плаваючого типу?

Плаваючий кульовий кран є різновидом клапана, що його кулька плаває всередині корпусу клапана; він рухається вниз за течією і буде щільно притиснутий до сидіння середнім тиском, щоб забезпечити надійне ущільнення. Це досить проста конструкція з хорошими характеристиками ущільнення, яка покладається на матеріал сидіння, щоб витримувати робоче навантаження, оскільки ущільнювальна напруга в основному покладається на кільця сидіння. Зазвичай плаваючі кульові крани працюють в системі трубопроводів низького і середнього тиску.

Що таке повнопрохідний кульовий кран?

Повнопрохідний кульовий кран в основному використовується для режимів «вмикання». У системі технологічного трубопроводу більшість клапанів призначені для обмеження потоку до певного діапазону, роблячи прохідний канал або площу запірного елемента меншими за внутрішній діаметр труби. Деякі типи кульових кранів мають кульку великого розміру, щоб гарантувати, що внутрішні канали потоку можуть мати достатньо місця для проходження рідини без будь-яких очевидних обмежень, які називаються повнопрохідними кульовими клапанами, оскільки отвір на кульці є того ж розміру, що відповідає діаметру трубопроводу.
